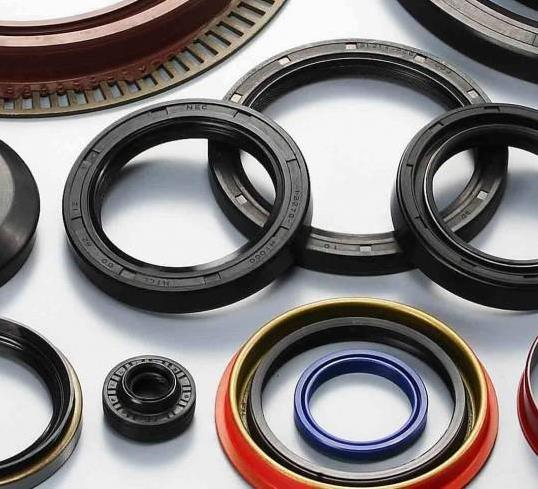

کاسه نمد چیست؟
 Radial shaft seal یا کاسه نمد نوعی درزگیر می‌باشد که برای درزبندی شفت دوار و پوسته حاوی سیال استفاده می‌گردد تا از نشت سیال به بیرون از پوسته جلوگیری نماید. در حقیقت «کاسه نمد » قطعه ای متشکل از سه قطعه فنر ، واشر کاسه ای شکل فلزی و نمد فشرده است که مانع نشت سیالات در قطعات مکانیکی میشود اما امروزه هر یک از واشرهای لاستیکی گرد در اندازه‌های مختلف که در دستگاه های مکانیکی مختلف مثل موتور اتومبیل برای پیشگیری از نفوذ روغن به بیرون به کار می‌رود عموماً کاسه‌نمد نامیده می‌شود

کاسه‌نمد یا همان مجموعه آب بندی معمولاً از جنس تفلون می‌باشد تا از خورندگی اجزای آن جلوگیری کرد. پیستون کمک فنر درون یک محفظه بسته (تیوپ) فلزی که حاوی یک سیال هیدرولیکی (عموماً روغن) است، حرکت می‌نماید. اطراف محل حرکت میله به داخل و خارج محفظه به وسیله یک کاسه‌نمد کاملاً آب‌بندی شده و سیال تحت فشار، امکان خروج از محفظه را دارا نیست. گسیختگی کاسه‌نمد باعث نشتی روغن از کمک‌فنر می‌شود، هر گاه نشتی از کمک فنر دیده شد، زمان تعویض آن است.




انواع کاسه نمد ها
 نمونه ی چرمی :

همان طور که می دانید چرم به دلیل نرمی، قابلیت انعطافی خوبی برای اصطحکاک بین دو جسم سخت  ایجاد می کند.

 وهم چنین قدرت زیادی در جذب روغن دارد .

این کاسه نمدها در دمایی بین ۷۰- تا ۱۰۰ درجه سانتیگراد مقاومت بسیار بالایی از خود نشان می دهند.

نمونه ی سیلیکونی:

همان طور که از نام آن بر می آید به دلیل استفاده از سیلیکونی در این نوع آب بند قدرت جذب روغن کاهش می یابد.

این نوع محصول در بازه دمایی ۵۰- تا ۱۸۰ در جه سانتی گراد عملکرد بسیار خوبی دارند.

 نمونه ی NBR :

ذکر این نکته ضروری است که این نوع آب بند ها دسترسی بیشتری در بازار دارند.

علاوه بر این پر مصرف ترین نوع کاسه نمد می باشند.

بازه دمایی عملکرد این نوع قطعه ۵۵- تا ۱۰۵ درجه سانتی گراد می باشد.

نمونه ی ACM :

این نوع کاسه نمدها مقاومت بسیار بالایی دارند و مواد تشکیل دهنده ی آنها ترکیبی از NBR و لاستیک اکرلیک است.

عملکرد دمایی آنها تا دمای ۱۵۰ درجه سانتی گراد می باشد.

 نمونه ی PU :

این نوع کاسه نمدها نیز از استحکام و مقاومت بالایی در برابر فشار برخوردارند.

در ضمن قابلیت تحمل دمای آنها بین ۴۵- تا ۱۰۰ در جه سانتی گراد می باشد.

نمونه ی پلی اورتان:

این محصول نیز مقاومت بسیار بالایی در برابر پارگی، فرسایش، ضربات ناگهانی و گریس دارند.
که می توان این کاسه نمدها را به صورت یک فنره ، دو فنره ، گردان و.... تولید نمود. تابتواند از خروج مواد داخل شفت دوار و ورود گرد و غبار به داخل پوسته جلوگیری کند.






داود چراغی
